产品名称
|
高低温冲击试验箱/温度冲击试验箱/冷热冲击试验箱(High and low temperature shock test chamber)
|
|
产品用途
|
高低温冲击试验箱产品适用于电子元气件的安全性能测试提供可靠性试验、产品筛选试验等，同时通过此装备试验，可提高产品的可靠性和进行产品的质量控制。
|
|
箱体结构
|
高低温冲击试验箱全部功能采用计算机控制，系自主开发的软件，有良好的操作界面，使用户的操作和监测都更加简单和直观，保持功能可以使你正在运行的程序保持在目前的状态下，可以临时更改此程序段的数值，可以在屏幕上设置时间的参数，使制冷、加热、提蓝传送切换，按设定值自动进行。
冷箱、热箱独立控制，箱门互相独立，扩大试验箱的使用范围（一箱三用）。
产品保温效果可以得到充分保证。
高低温冲击试验箱门与循环风机，提蓝传动等互锁，�；げ僮髡叩陌踩�，一旦打开箱门，循环风机和提蓝传动的电源会被自动切断。在箱顶有标准引线孔管，方便用户向箱内引入传感器线，检测电缆等类型引线。
|
|
控制系统
|
高低温冲击试验箱主控制器采用进口日本“OYO”双回路高精度液晶显示触摸按键温度控制器。该控制器采用液晶显示触摸屏，可显示设定参数、试验曲线、运行时间、加热器工作状态，PID参数自整定功能�？刂瞥绦虻谋嘀撇捎萌嘶曰胺绞�，仅需设定温度，就可实现制冷机自动运行功能�？刂葡低尘弑竿晟频募觳庾爸媚茏远邢晗傅墓收舷允�。报警，配置485通讯接口及运行软件。设定精度：温度：0.1℃ 时间：Is用户程序容量：10×99段。运行方式：程序运行，恒定运行。独立超温�；ひ潜�。设备工作时间累计计时器。低温区、高温区转换时间小于等于15秒。 温度恢复时间小于等于5分钟。
|
|
制冷系统
|
高低温冲击试验箱制冷系统及压缩机：为了保证试验箱降温速率和zui低温度的要求，本试验箱采用一套进口法国全封闭压缩机所组成的二元复叠式风冷制冷系统。复叠式冷 系统包含一个高温制冷循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是也到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现隆温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。
制冷工作原理：高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。zui后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。
制冷剂：采用DUPONT公司R404A（高温循环）、R23（低温循环）。
辅助件：膨胀阀（美国SPORLAN），电磁阀（意大利CASTEL）；过滤器（美国SPORLAN）；压力控制器（英美RANCO）；油分离器（欧美ALCO）等制冷配件均采用进口件。
|
|
符合标准
|
GB/T2423.1.2 GB10592-89 GJB150
|
|

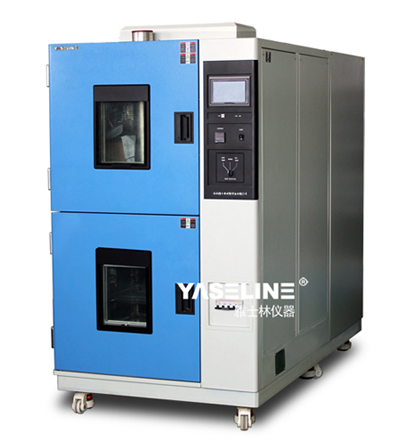

产品图片
|
|
|
型号
|
WDCJ/2-100
|
WDCJ/2-150
|
WDCJ/2-250
|
WDCJ/2-500
|
WDCJ/2-010
|
|
工作室尺寸D×W×H
|
450×450×500
|
500×600×500
|
600×600×650
|
800×800×800
|
1120×1120×800
|
|
外型尺寸D×W×H
|
1700×930×1650
|
1800×1080×1650
|
1950×1080×1950
|
2950×1450×2250
|
3300×1780×2250
|
|
样品区尺寸D×W×H
|
250×250×250
|
250×250×250
|
400×400×400
|
600×600×500
|
920×920×500
|
|
功率（KW）A/B/C
|
17/17/25
|
22/22/25
|
30/30/50
|
50/50/85
|
100/100/140
|
|
性能
指标
|
温度范围
|
A:-40℃～150℃ B:-55℃～150℃ C:-65℃～150℃
|
|
温度波动
|
高温室及低温室均±2℃
|
|
样品区温度波动
|
±0.5℃（恒温时）
|
|
样品区承重
|
30kg
|
30kg
|
30kg
|
50kg
|
60kg
|
|
温湿度运行控制系统
|
控制器
|
LED数显（P·I·D +S·S·R）微电脑集成控制器
|
|
精度范围
|
设定精度：温度0.1℃，指示精度：温度0.1℃，解析度：0.1℃
|
|
制冷系统
|
进口德国谷轮半封闭水冷式压缩机组/原装法国“泰康”/全封闭风冷复迭压缩制冷方式
|
|
循环系统
|
耐温低噪音空调型电机.多叶式离心风轮
|
|
温度转换时间
|
从低温区到高温区或从高温区到低温区≤15S
|
|
温度恢复时间
|
≤5min（与温度恢复条件有关，既冷却水温、暴露温差、恒温时间、样品重量有关）
|
|
温度冲击方法
|
垂直两箱法/垂直三箱法(两箱式冷热冲击试验箱/三箱式冷热冲击试验箱
|
|
